সাংহাই বাঙ্গুই ভারী শিল্প যন্ত্রপাতি কোং লিমিটেড
| উৎপত্তি স্থল: | সাংহাই |
|---|---|
| পরিচিতিমুলক নাম: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| সাক্ষ্যদান: | ISO9001 |
| মডেল নম্বার: | 6 এস |
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
| মূল্য: | Price negotiable |
| ডেলিভারি সময়: | 5-8 কাজের দিন |
| পরিশোধের শর্ত: | L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | 100 |
| সর্বোচ্চ কণা আকার: | 2 | খাওয়ানোর ঘনত্ব: | ২৫-৩০ |
|---|---|---|---|
| আকরিক জন্য: | 30-60 | টেবিল ধোয়ার জল: | 80-150 |
| অনুদৈর্ঘ্য ঢাল: | 1.4 | মেসা দৈর্ঘ্য অনুপাত: | 2.6 |
| মোটর শক্তি: | 1.1 | ||
| লক্ষণীয় করা: | 1.5 কিলোওয়াট সেন্ট্রিফিউগাল গোল্ড কনসেনট্রেটর,30 মিমি ফিড লৌহ আকরিক মেশিন,লৌহ আকরিক সেন্ট্রিফুগাল গোল্ড কনসেনট্রেটর |
||
1, পণ্যের বিবরণ

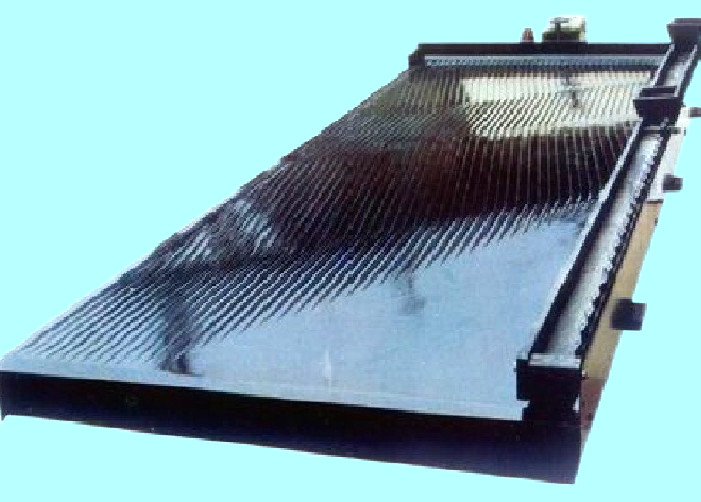

6-s শেকার (6S শেকার, বেনিফিসিয়েশন শেকার এবং FRP শেকার নামেও পরিচিত) মাধ্যাকর্ষণ উপকারী সরঞ্জামের অন্তর্গত, প্লেন চুট থেকে বিকশিত, এবং পরবর্তীতে এটির অসমমিতিক পারস্পরিক গতি দ্বারা চিহ্নিত নিজস্ব সিস্টেম তৈরি করে।6-s শেকার তিনটি অংশ নিয়ে গঠিত: বিছানা পৃষ্ঠ, ফ্রেম এবং সংক্রমণ প্রক্রিয়া।বিছানা পৃষ্ঠ ট্র্যাপিজয়েডাল বা রম্বিক, 1 ° ~ 5 ° একটি অনুপ্রস্থ প্রবণতা সহ।আকরিক ফিডিং ট্রাফ এবং ওয়াটার ফিডিং ট্রফ আনত প্রান্তের উপরে কনফিগার করা হয়েছে।বিছানা স্ট্রিপগুলি বিছানা পৃষ্ঠে অনুদৈর্ঘ্যভাবে সাজানো হয় এবং তাদের উচ্চতা ড্রাইভিং প্রান্ত থেকে বিপরীত দিকে হ্রাস পায়।পুরো বিছানা পৃষ্ঠ একটি ফ্রেম দ্বারা সমর্থিত, এবং একটি ট্রান্সমিশন ডিভাইস বিছানা পৃষ্ঠের এক প্রান্তে ইনস্টল করা হয়।পরেরটি বিছানা পৃষ্ঠকে এগিয়ে নিয়ে যেতে পারে এবং শেষের দিকে আসার সময় দ্রুত রিটার্ন গতির বৈশিষ্ট্য থাকতে পারে, যাকে ডিফারেনশিয়াল মোশন বলা হয়।
6-s শেকার হল সূক্ষ্ম-শস্যযুক্ত আকরিক পৃথক করার জন্য একটি সাধারণ উপকারী সরঞ্জাম।ধাতু আকরিক প্রক্রিয়াকরণের সময়, কার্যকর উপকারী কণা আকারের পরিসীমা 3 ~ 0.019 মিমি এবং উপরের সীমা কণার আকার 10 মিমি পর্যন্ত পৌঁছাতে পারে।6-s শেকারের অসামান্য সুবিধা হল উচ্চ বিচ্ছেদ নির্ভুলতা।একটি পৃথকীকরণের পরে, উচ্চ-গ্রেডের ঘনত্ব বা বর্জ্য টেলিং প্রাপ্ত করা যেতে পারে এবং একাধিক পণ্য একই সময়ে সংযুক্ত করা যেতে পারে।ফ্ল্যাট 6-s শেকার যত্ন নেওয়া এবং সামঞ্জস্য করা সহজ।প্রধান অসুবিধা হল যে সরঞ্জামগুলি একটি বড় এলাকা কভার করে এবং প্রতি ইউনিট প্ল্যান্ট এলাকায় প্রক্রিয়াকরণ ক্ষমতা কম।
2, প্রযুক্তিগত পরামিতি
পদবী |
ইউনিট |
মোটা বালির টেবিল |
সূক্ষ্ম বালি টেবিল |
স্লিমার |
|
মেসা মাত্রা |
দৈর্ঘ্য |
মিমি |
4450 |
4450 |
4450 |
পাশ প্রশস্ত ড্রাইভ |
মিমি |
1855 |
1855 |
1855 |
|
প্রশস্ত মনোনিবেশ |
মিমি |
1546 |
1546 |
1546 |
|
সর্বোচ্চ কণা আকার |
মিমি |
2 |
0.5 |
0.15 |
|
আকরিক জন্য |
t/d |
30-60 |
10-20 |
15-25 |
|
খাওয়ানোর ঘনত্ব |
% |
২৫-৩০ |
20-25 |
15-25 |
|
ট্রিপ |
মিমি |
16-22 |
11-16 |
8-16 |
|
ফ্রিকোয়েন্সি |
চ |
15-48 |
48-53 |
50-57 |
|
টেবিল ধোয়া জল |
t/d |
80-150 |
30-60 |
10-17 |
|
তির্যক ঢাল |
° |
2.45-4.5 |
1.5-3.5 |
1-2 |
|
অনুদৈর্ঘ্য ঢাল |
% |
1.4 |
0.92 |
… |
|
কাউন্টারটপ কোণ |
° |
32-42 |
40 |
42 |
|
প্রক্রিয়াকরণ এলাকা |
… |
7.6 |
7.6 |
7.6 |
|
মেসা দৈর্ঘ্য অনুপাত |
… |
2.6 |
2.6 |
2.6 |
|
মোটর শক্তি |
কিলোওয়াট |
1.1 |
1.1 |
1.1 |
|
3, কাজের নীতি
কাঁপানো টেবিলের প্রয়োগের প্রায় 100 বছরের ইতিহাস রয়েছে।মূল কাঁপানো টেবিলটি 1890 সালে প্রভাব দ্বারা সৃষ্ট বিছানা পৃষ্ঠের অসমমিতিক পারস্পরিক গতি ব্যবহার করে কয়লা প্রস্তুতির জন্য তৈরি করা হয়েছিল।উপকারীকরণের জন্য 6-s শেকার (বেনিফিসেশন শেকার) A. Wilfley দ্বারা 1896 থেকে 1898 সাল পর্যন্ত তৈরি করা হয়েছিল এবং এটি উদ্ভট কনুই পদ্ধতি গ্রহণ করে।1918 সালে, প্ল্যান্টিও ক্যাম লিভারের সাথে আরেকটি ট্রান্সমিশন মেকানিজম তৈরি করেছিল।এই দুটি 6-s শেকার হেড কাঠামো উন্নতির পরেও ব্যবহার করা হচ্ছে।দ্বিতীয় বিশ্বযুদ্ধের পর, জার্মানি অদ্ভুত ড্রাইভ সহ একটি দ্রুত 6-s শেকার তৈরি করে।জড়তা স্প্রিং টাইপ 6-এস শেকার সফলভাবে 1964 সালে বিকশিত হয়েছিল এবং এটি জনপ্রিয় এবং উৎপাদনে প্রয়োগ করা হয়েছে।
4. ভাঁজ প্রধান গঠন

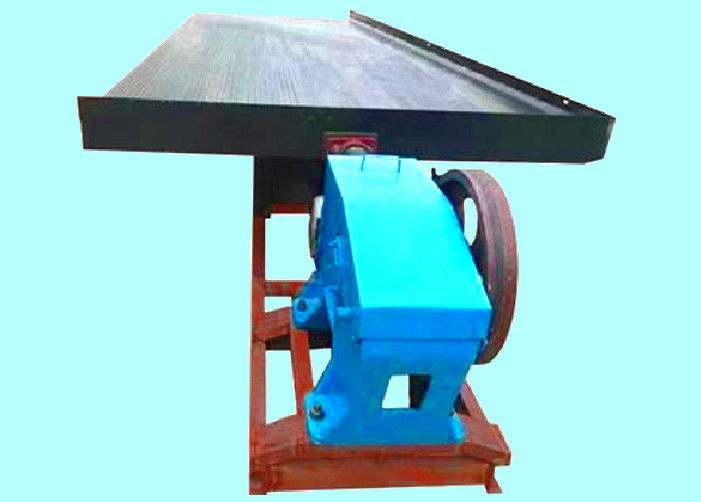

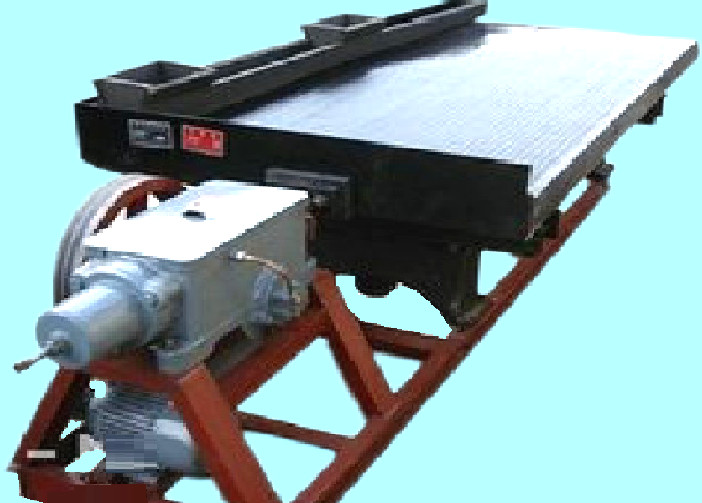

শেকার প্রধানত আটটি অংশ নিয়ে গঠিত: বিছানার মাথা, মোটর, ঢাল নিয়ন্ত্রক, বিছানা পৃষ্ঠ, আকরিক ট্রফ, জলের ট্যাঙ্ক, ইনকামিং স্ট্রিপ এবং তৈলাক্তকরণ ব্যবস্থা।ক্র্যাঙ্ক সংযোগকারী রড ট্রান্সমিশন মেকানিজম দ্বারা পারস্পরিক গতি উপলব্ধি করা হয়।বেল্ট ড্রাইভের মধ্য দিয়ে ঘোরানোর জন্য ক্র্যাঙ্কশ্যাফ্টটি চালানোর জন্য মোটরটি বড় পুলি চালায় এবং রকারটি উপরে এবং নীচে চলে যায়।যখন রকার নিচের দিকে চলে যায়, তখন কনুই প্লেট পিছনের শ্যাফ্ট এবং রেসিপ্রোকেটিং রডকে পিছনের দিকে ঠেলে দেয়।বসন্ত সংকুচিত হয়, এবং বিছানা পৃষ্ঠ সংযোগ আসন মাধ্যমে reciprocating রড সঙ্গে সংযুক্ত করা হয়.অতএব, এই সময়ে, বিছানা পৃষ্ঠ এছাড়াও পিছনে সরানো হয়।যখন রকার উপরের দিকে চলে যায়, তখন এটি বসন্তের এক্সটেনশন টান দ্বারা ধাক্কা দেয়, তারপর বিছানা পৃষ্ঠটি এগিয়ে যায়।
